Neuentwicklung einer Roboterfräszelle
Unser neustes Projekt im Bereich des Roboterfräsens ist eine Fräszelle zur Bearbeitung von Rohren aus PE und PP
Die Aufgabenstellung lautete maximale Flexibilität und ein möglichst großer Bearbeitungsraum.

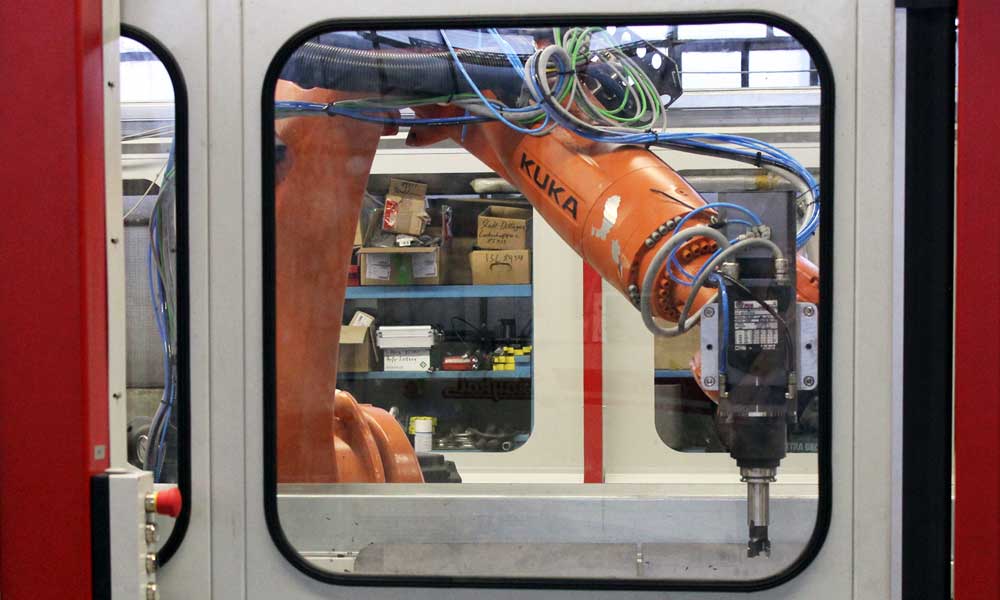

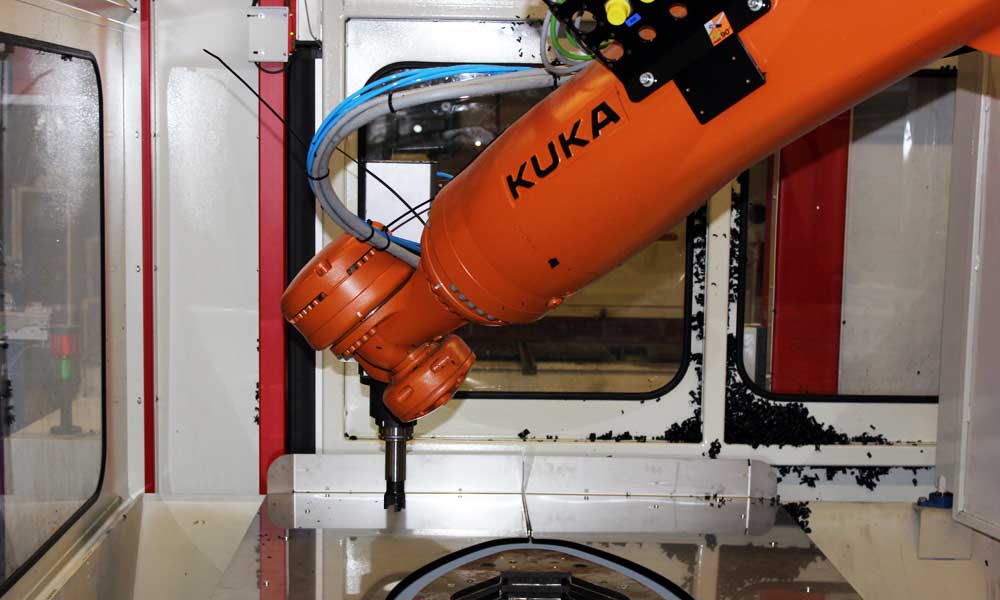

Wir haben uns entschiedenen einen KUKA KR120 R2700 extra HA einzusetzen.
Durch die große Steifigkeit und eine Positionierwiederholgenauigkeit von +- 0,04 mm ist dieser Roboter die richtige Wahl für unsere Fräsaufgabe.
Seine Reichweite von 2.696 mm stellt ausreichend Reserven zur Verfügung auch für sehr großer Rohrdimensionen.

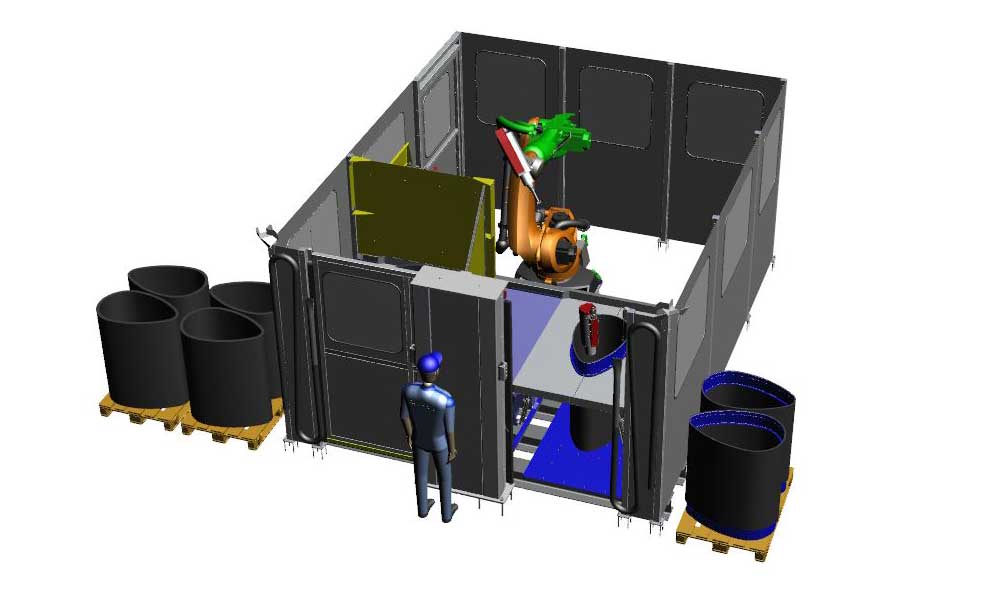

Die Anlage wurde mit 2 Frässtationen ausgestattet um Hauptzeitparallel Bauteile Auf- und Abzuspannen. Das flexibele Spannkonzept erlaubt den schnellen und einfachen Produktwechsel.
Fräsprogramme werden direkt im CAM-System erzeugt und simuliert. Das fertige Fräsprogramm kann somit ohne Einfahrzeit gestartet werden.

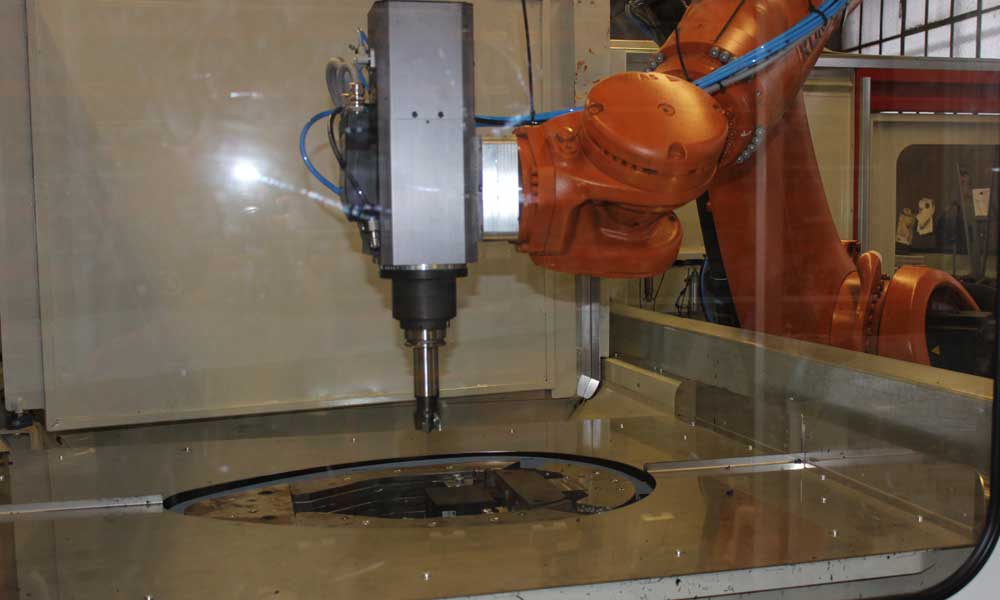

Ausreichend Performance garantiert eine 13kW Wassergekühlte Frässpindel mit 24.000 1/min.
Selbstverständlich ist der automatische Werkzeugwechsel mit der HSK-F63 Aufnahme.
